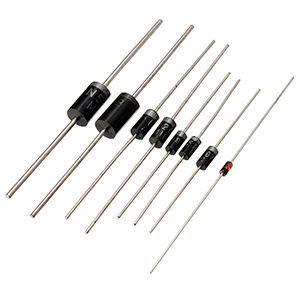

Для преобразования переменного или импульсного напряжения в постоянное используют различные типы выпрямительных диодов. Они классифицируются по мощности, частотным характеристикам и структуре полупроводника. Современная промышленность выпускает кремниевые выпрямительные диоды и полупроводниковые приборы с барьером Шоттки.
Основные параметры выпрямительных диодов определяют сферу их применения.
При разработке электронных схем учитываются основные параметры выпрямительного диода. Их значения важны для соблюдения оптимальных режимов работы, а также замены элементов определенного производителя аналогами. Когда некоторые производители уходят из рынка, то предприятиям приходится пользоваться услугами других поставщиков. Оценка изделий по характеристикам выпрямительных диодов позволяет осуществить наиболее полноценную замену.
Свойства диодов с
А вот диоды Шоттки — не восстанавливаются после пробоя, который ведет их к повреждению и выходу из строя. Поэтому у них импульсное значение обратного напряжения близко к максимальному постоянно действующему.
Ток, находящийся в открытом состоянии, встречает дифференциальное сопротивление полупроводника. При большой его плотности возможно разрушение полупроводникового слоя. Максимальное импульсное значение тока диод выдерживает больше максимально действующего длительное время, но с оговоркой по длительности импульса.
При протекании тока через открытый в прямом направлении диод носители заряда встречают потенциальный барьер, который вызывает падение напряжения на диоде. Для таких видов выпрямительных диодов оно имеет значение:
Падение напряжения на диоде, находящемся в открытом состоянии, при действующем значении тока вызывает рассеивание мощности на приборе. При недостаточном теплоотводе и большом выделении мощности на устройстве, возможен его перегрев. Поэтому этот параметр указывают с оговоркой установки мощного выпрямительного диода на теплоотвод с определенной площадью его поверхности.
При смене напряжения на диоде с прямого на обратное,
